產品概述

S20型是我公司在原S11型配電變壓器基礎上，通過新材料、新工藝的研究運用及自主創(chuàng )新與技術引進結合的方式，通過對鐵芯及線圈結構的優化創(chuàng )新設計，達到降低空載損耗及噪聲的目的。自主開發的產品。

空載損耗平均下降了37*。噪聲水平與現行國標**/T10088-2004比較平均下降20*，產品性能水平達到國內先進水平。

產品簡介

S20型超低損耗全密封油浸式電力變壓器是我公司設計和生產的**型節能變壓器產品。

我公司生產的S20型系列產品全部采用上海寶鋼0.23-0.30mmQ系高導磁曲向硅鋼片制造，高低壓繞組全部使用全銅箔和銅導線生產，

并采用了全密封波紋片油箱結構，在網運行經濟效益顯著。

我公司生產的S20型產品采用疊鐵芯技術設計制造，產品具有免維護，維修方便、運行穩定的特點。

S20型電力變壓器與S11型相比，空載損耗平均降低約27*。

器身內部設計了定位結構，確保在運輸過程中不產生移位，同時，所有的緊固件加裝鎖緊螺母，保證了產品在長期運行過程中緊固件不松動，滿足了不吊芯的要求。

全密封結構設計，使得變壓器器身與空氣隔絕，防止和減緩變壓器油的劣化和受潮，增強運行可靠性。

**設計上，安裝有壓力釋放閥，信號溫度計，氣體繼電器等確保變壓器**運行。

油箱表面經去油、去銹、*化處理后用三防漆（防雨、防潮、防鹽霧）涂裝，可以滿足冶金，石化系統等潮濕污穢地區的特殊需求，

空載損耗平均下降了37*。噪聲水平與現行國標**/T10088-2004比較平均下降20*，產品性能水平達到國內先進水平。

使用條件

裝置種類：戶外式

海拔高度：不超過1000m

環境溫度：**氣溫+40℃，戶外**氣溫-25℃

安裝場所：  沒有腐蝕性氣體，無明顯污垢的環境

執行標準

GB1094.1-2-1996電力變壓器

GB1094.3-5-2003電力變壓器

GB/T6451-2008三相油浸式電力變壓器技術參數和要求。

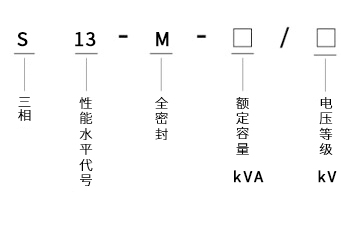

型號含義

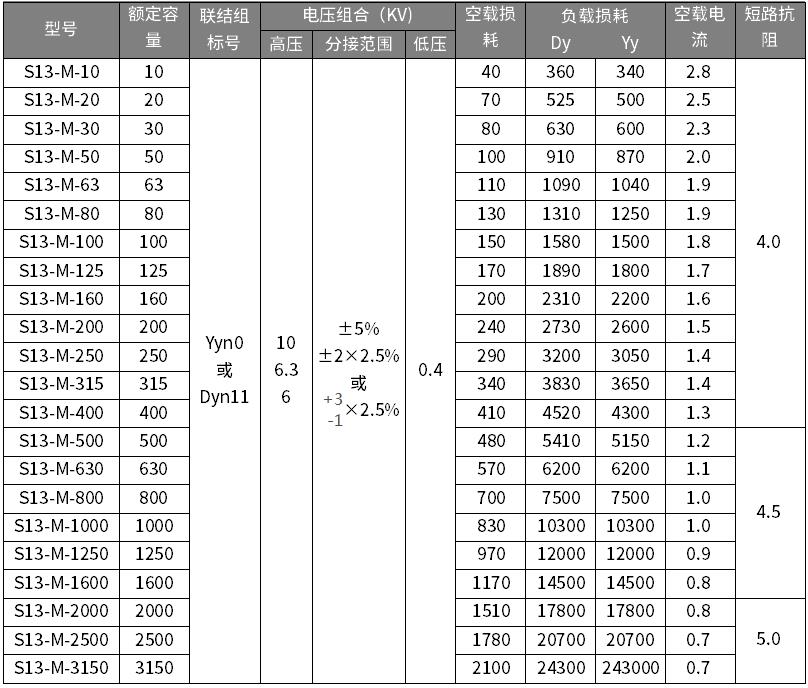

技術參數
